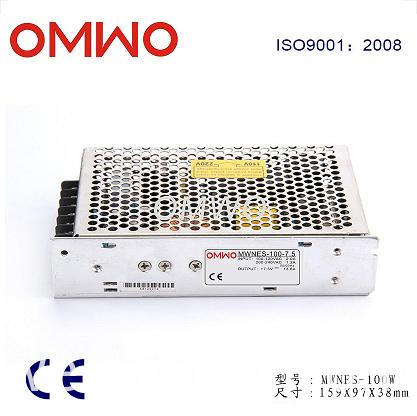

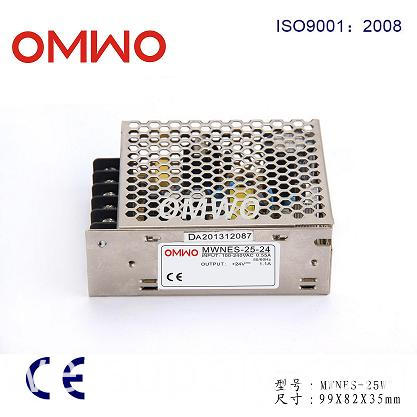

Single SMPS Switching Fuente de alimentación del modo de conmutación de alimentación

Modelo: MWNES-75-1 Garantía:> 2 Años Voltaje de entrada: 15V Modo de inicio: Auto-excitado Conmutación Fuente de alimentación Alimentación Sistema de suministro: Terminal Equipo de distribución de energía Sistema de modulación: PFAW Marca: Omwo Especificaciones: 159 * 98 * 38mm HS Código: 8504401990 Tipo de salida: Sencilla Potencia de salida: 1 - 50W Modo de conexión: Conmutación de la serie Voltaje de la fuente de alimentación Modo de regulación: Frecuencia Tipo de modulación Energía Transmisión: Bidireccional Certificación: CE, UL, RoHS, ISO, CCC, : OMWO Origen: Zhejiang Características:

• entrada AC universal
• Pequeño volumen, bajo peso, alta eficiencia
• Protecciones: cortocircuito / sobrecarga / sobretensión
• refrigeración por convección de aire libre
• Indicador LED de encendido
• 100% prueba de quemado a carga completa
•2 años de garantía

Model		NES-75-5	NES-75-12	NES-75-15	NES-75-24
output	DC voltage	5V	12V	15V	24V
	Voltage tolerance	±2%	±1%	±1%	±1%
	Rated current	15A	6.3A	5A	3.2A
	Current range	0~10A	0~6.3A	0~5A	0~3.2A
	Rated power	75W	75.6W	75W	76.8W
	Ripple&noise	80mvp-p	100mvp-p	100mvp-p	120mvp-p
	DCvoltage ADJ.range	-9%~+10%	±10%	±10%	±10%
input	Voltage range	90~264VAC,125~373VDC
	frequency	47~63HZ
	AC current	1.5A/115VAC,0.75A/230VAC
	efficiency	79%	82%	82%	84%
	Inrush current	Cold start current  20A/115VAC,40A/230VAC
	Leakage current	< 3.5mA/240VAC
protection	Over load	Rated output power110%~150%  start over load protection
		protection type:hiccup mode,auto-recovery after fault condition is removed
	over voltage	6.8~8.2V	15.6~17.8V	18.6~20.8V	30.6~33.2V
		protection type:hiccup mode,auto-recovery after fault condition is removed
environment	Working temp,humidity	-20ºC~+60ºC,20%~90%RH
	Storagetemp,humidity	-40ºC~+85ºC,10%~95%RH non-condensing
	Withstand vibration	10~500HZ,2G 10min/1cycle,period for 60 minutes,each axes
safety	Withstand voltage	I/P-O/P:3KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC
	Isolated resistance	I/P-O/P,I/P-FG,O/P-FG:100M ohms/500VDC
Fitstandard	Safety standard	Fit UL1012
	EMC standard	EN55022,CLASSA
others	Dimension	129*98*38mm (L*W*H)
	Weight/packing	0.4kg/45pcs/19kg/0.034m³/1.2CUFT
note	1. All parameters NOT specially mentioned are measured at 230VAC input, rated load and 25ºC of ambient temperature. 2. Ripple & noise are measured at 20MHz of bandwidth by using a 12" twisted pair-wire terminated with a 0.1uf & 47uf parallel capacitor. 3. Tolerance : includes set up tolerance, line regulation and load regulation.
