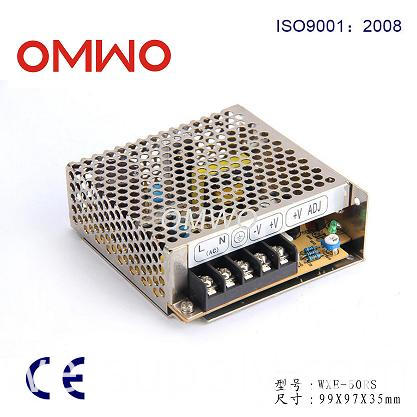

Fuente de alimentación de conmutación de salida simple UL Nes-200-36

Modelo: MWNES-25-24 Garantía:> 2 Años Voltaje de entrada: 15V Modo de inicio: Auto-excitado Switching Fuente de alimentación Alimentación Sistema de suministro: Terminal Equipo de distribución de energía Sistema de modulación: PFAW Marca: Omwo Especificaciones: 159 * 98 * 38mm HS Código: 8504401990 Tipo de salida: Sencilla Potencia de salida: 1 - 50W Modo de conexión: Conmutación de la serie Voltaje de la fuente de alimentación Modo de regulación: Frecuencia Tipo de modulación Energía Transmisión: Bidireccional Certificación: CE, UL, RoHS, ISO, CCC, : OMWO Origen: Zhejiang Características:
· Intervalo de entrada de CA seleccionable por el interruptor
· Protecciones: Cortocircuito / Sobrecarga / Sobretensión / Sobretemperatura
· Enfriamiento por convección de aire libre
· Resistencia a 300 vatios durante 5 segundos
· Circuito limitador de corriente constante incorporado
· Prueba de quemado 100% a carga completa
· Indicador LED de encendido
· Frecuencia de conmutación fija a 90KHz
· Bajo coste, alta fiabilidad
· 2 años de garantía

MODEL		NES-200-36
OUTPUT	DC VOLTAGE	36V
	RATED CURRENT	5.9A
	CURRENT RANGE	0~5.9A
	RATED POWER	212.4W
	RIPPLE & NOISE (max.) Note.2	240mVp-p
	VOLTAGE ADJ. RANGE	32~ 40V
	VOLTAGE TOLERANCE Note.3	±1.0%
	LINE REGULATION	±0.5%
	LOAD REGULATION	±0.5%
	SETUP, RISE TIME	1000ms, 50ms/230VAC 1000ms, 50ms/115VAC at full load
	HOLD UP TIME (Typ.)	20ms/230VAC   16 ms /115VAC at full load
INPUT	VOLTAGE RANGE   Note.4	90 ~ 132VAC/180~264VAC by switch        254~370VDC
	FREQUENCY RANGE	47 ~ 63Hz
	EFFICIENCY (Typ.)	89%
	AC CURRENT (Typ.)	4.5A / 115VAC     2.5A / 230VAC
	INRUSH CURRENT(Typ.)	40A/115VAC   55A / 230VAC
	LEAKAGE CURRENT	Less than 3.5mA / 240VAC
PROTECTION	OVER LOAD	105 ~ 135% rated output power
		Protection type: Constant current limiting, recovers automatically after fault condition is removed
	OVER VOLTAGE	41.4~ 46.8V
		Protection type : Shut down o/p voltage, re-power on to recover
	OVER TEMPERATURE	95°C±5°C (3.3V); 100°C±5°C(5V); 90°C±5°C(7.5V); 85°C ±5°C(12~24V);80°C ±5°C(27~36V) 75°C ±5°C(48V) (TSW1) Detect on case
		Protection type : Shut down o/p voltage, recovers automatically after temperature goes down
ENVIRONMENT	WORKING TEMP.	-20 ~ +50°C (Refer to output load derating curve)
	WORKING HUMIDITY	20 ~ 90% RH non-condensing
	STORAGE TEMP., HUMIDITY	-20 ~ +85°C , 10 ~ 95% RH
	TEMP. COEFFICIENT	±0.03%/°C (0~50°C)
	VIBRATION	10 ~ 500Hz, 3G 10min./1cycle, 60min. each along X, Y, Z axes
SAFETY & EMC	SAFETY STANDARDS	UL60950-1 approved
	WITHSTAND VOLTAGE	I/P-O/P:3KVAC   I/P-FG:1.5KVAC     O/P-FG:0.5KVAC
	ISOLATION RESISTANCE	I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25°C/ 70% RH
OTHERS	MTBF	271.9K hrs min. MIL-HDBK-217F (25°C )
	DIMENSION	215*115*50mm (L*W*H)
	PACKING	0.93Kg; 12pcs/12Kg/0.92CUFT
NOTE	1. All parameters NOT specially mentioned are measured at 230VAC input, rated load and 25°C of ambient temperature.
	2. Ripple & noise are measured at 20MHz of bandwidth by using a 12" twisted pair-wire terminated with a 0.1uf & 47uf parallel capacitor.
	3. Tolerance: includes set up tolerance, line regulation and load regulation.
	4. Please contact positive pole of input voltage with mark "L" of terminal block, connect negative pole of input voltage with mark "N" of terminal block, using DC voltage for input voltage.

Grupos de Producto : Fuente de alimentación de conmutación de salida simple
